谐波的产生:
在只含线性元件（电阻等）的线路中，流过的电流与施加的电压成正比，电流波形为正弦波。而谐波产生的根本原因就是由于电力系统中某些设备和负荷的非线性特性，即所加的电压与产生的电流不成正比关系造成的波形畸变。当电力系统向含有非线性元器件的设备供电时，这些设备不光变换、吸收系统的电能，还会把部分基波转换成谐波，倒送入系统，污染电网。生活中常有的照明灯光、电视画面明暗闪烁等情况，都和谐波有关。
谐波的危害:
在输配电网络中，谐波会降低变压器容量、减小线缆载流能力，严重时会造成突然电力中断，造成重大社会经济损失；在生产企业中，谐波会干扰通讯信号，还会引起元器件误动作，降低设备稳定性导致残次品率增加，还会加速设备老化缩短使用寿命，严重时可能损坏设备甚至引起火灾。
产生谐波的设备:
产生谐波的设备一般是非线性设备，主要分为以下几类：
（1） 具有铁磁饱和特性的铁芯设备，如变压器、电抗器等；
（2） 以具有强烈非线性特性的电弧为工作介质的设备，如气体放电灯、交流弧焊机、炼钢电弧炉等；
（3） 以电力电子元件为基础的设备，如开关电源、变流装置、调压装置等。

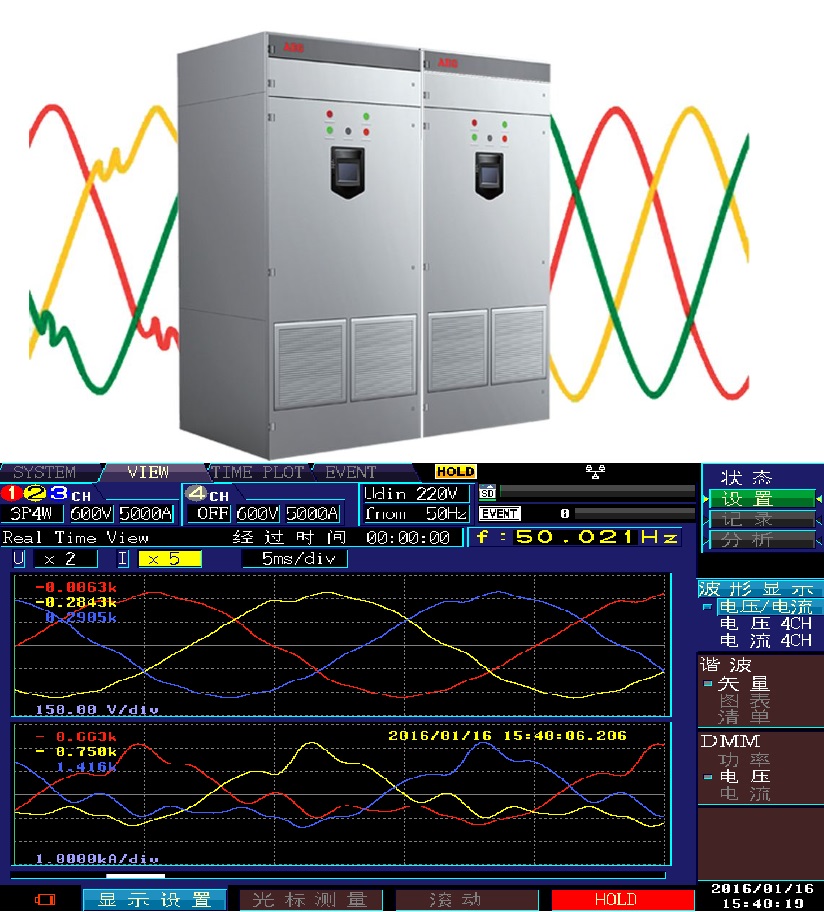

有源滤波器：
有源滤波器（APF）采用模块化设计，电路拓扑独特，具有快速动态无功补偿，且滤除各相高次谐波，有效控制电网电压波动和闪变，抑制电网三相电压（电流）不平衡，阻尼电网振荡，综合节能显著等特点。除了可以补偿系统无功、消除谐波之外，还可以有效解决电网三相不平衡以及电网电压波动和闪变的问题。
系统特点：
采用模块化设计，各单元模块可单独或同时补偿无功、谐波可动态实时滤除2-50次谐波，有效滤除率可达95%控制波动和闪变能力较强，阻尼电网震荡采用PWM交错技术，自身谐波低响应速度快，全响应时间小于10ms适合于开关柜并柜安装增加容量，降低损耗，净化电网设计寿命20年
应用范围：电网谐波较大区域用电系统，例如工厂、企业等使用大功率非线性负载、冲击性负载（例如气泵等）的生产企业对电网质量要求高的用电系统，例如医院等需要对无功、谐波和三相不平衡进行综合补偿的用电系统
